Nanokrystalické jádro pro přesný proudový transformátor
Oddělení výzkumu, vývoje a inženýrství SUNBOW má bohaté zkušenosti s navrhováním jader a komponentů pro současný průmysl měření. SUNBOW se vždy zaměřoval na studium a zlepšování našeho vlastního měkkého magnetického materiálu a nakonec vyvinul SWFNA-nanokrystalickou (na bázi železa) slitinu jako adekvátní řešení pro jádra proudových transformátorů.
Představení produktu
Oddělení výzkumu, vývoje a inženýrství SUNBOW má bohaté zkušenosti s navrhováním jader a komponentů pro současný průmysl měření. SUNBOW se vždy zaměřoval na studium a zlepšování našeho vlastního měkkého magnetického materiálu a nakonec vyvinul SWFNA-nanokrystalickou (na bázi železa) slitinu jako adekvátní řešení pro jádra proudových transformátorů.
VLASTNOSTI
>Vysoká propustnost
>Nízké náklady a nízké ztráty jádra
>Vysoká hustota toku nasycení
>Vysoká linearita, nízká teplotní závislost
VÝHODA
>Chyba nízké fáze
>Chyba nízké amplitudy
>Velký proudový rozsah a malý rozměr
>Chyba stálosti fáze a amplitudy
ZVÝRAZNIT
>> Vysoká hustota toku nasycení<<
menší rozměry a nižší hmotnost než jádro z permalloy
>> Nízká ztráta jádra<<
ztráta jádra nižší než u jádra z permalloy
>>Lineární a nízkoteplotní závislost <<
pracovat stabilněji a déle v širších
teplotní rozsah -55~130 stupňů
>> Nízká cena a vysoký efekt<<
levnější a účinnější než jádro z permalloy
PROPUSTNOST/NASYTOST/LINEARITA
Typická hysterezní smyčka nanokrystalické a permalloy ukazuje, že:
SWFNA jádra mají mnohem vyšší linearitu permeability v téměř celé smyčce;
Jádra SWFNA si také zachovávají vyšší propustnost (μ=20,000) než permalloy;
Nasycení jader SWFNA (1,23T) je působivě vyšší než u permalloy (0,75T).
Všechny výše uvedené plus výhoda nižších nákladů než permalloy činí z jader SWFNA vynikající volbu pro účely proudového transformátoru.

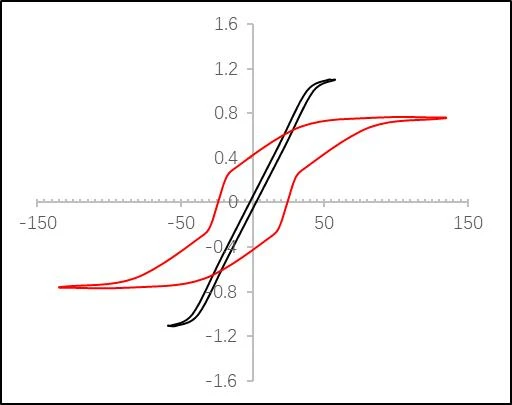

Obr.3 Typická hysterezní smyčka SWFNA a permalloy
|
Pumělecký kodex SWFNA-CT |
Mean Path Délka mm |
Oděloha Dprůměr a/mm |
Inner Dprůměr b/mm |
Hosm c/mm |
Oděloha Dprůměr (kryt) A/mm |
Inner Dprůměr (kryt) B/mm |
Hosm (kryt) C/mm |
Cross Ssekce Ac/mm2 |
|
64-T001 HP |
64.40 |
18.0 |
13.0 |
5.0 |
20.0 |
10.0 |
7.5 |
10.0 |
|
65-T002 HP |
65.97 |
19.0 |
15.0 |
6.5 |
22.5 |
12.0 |
9.0 |
10.4 |
|
73-T003 HP |
73.87 |
21.0 |
16.0 |
10.0 |
23.8 |
14.5 |
12.5 |
20.0 |
|
91-T004 HP |
91.11 |
25.0 |
17.0 |
8.0 |
27.0 |
15.0 |
10.0 |
25.6 |
|
103-T005 HP |
103.67 |
29.0 |
21.0 |
6.5 |
31.0 |
19.0 |
8.4 |
20.8 |
|
109-T006 HP |
109.96 |
30.0 |
20.0 |
8.0 |
33.0 |
17.5 |
10.5 |
32.0 |
|
135-T007 HP |
135.87 |
39.1 |
30.8 |
6.5 |
41.0 |
29.5 |
8.4 |
21.6 |
|
207-T008 HP |
207.35 |
60.0 |
48.0 |
15.0 |
63.0 |
45.0 |
18.0 |
72.0 |
|
201-T001 HV |
201.6 |
55.0 |
37.0 |
20.0 |
60.0 |
32.0 |
25.0 |
144.0 |
|
400-T002 HV |
400.55 |
115.0 |
90.0 |
10.0 |
120.0 |
85.0 |
15.0 |
100.0 |
|
911-T003 HV |
911.06 |
260.0 |
200.0 |
35.0 |
265.0 |
195.0 |
41.0 |
840.0 |
|
997-T004 HV |
997.46 |
280.0 |
205.0 |
90.0 |
285.0 |
200.0 |
97.0 |
2700.0 |
|
1256-T005 HV |
1256.64 |
350.0 |
250.0 |
30.0 |
355.0 |
245.0 |
35.0 |
1200.0 |
|
1429-T006 HV |
1429.42 |
390.0 |
260.0 |
25.0 |
395.0 |
255.0 |
30.0 |
1300.0 |
|
1555-T007 HV |
1555.09 |
450.0 |
360.0 |
20.0 |
455.0 |
355.0 |
25.0 |
720.0 |
|
1586-T008 HV |
1586.50 |
485.0 |
445.0 |
15.0 |
490.0 |
440.0 |
20.0 |
240.0 |
|
1861-T009 HV |
1861.39 |
540.0 |
435.0 |
40.0 |
546.0 |
429.0 |
46.0 |
1680.0 |
|
2104-T010 HV |
2104.87 |
600.0 |
460.0 |
65.0 |
606.0 |
454.0 |
71.0 |
3640.0 |
Definice: T=Toroidní tvar;HP=Vysoká přesnost;HV=Vysoké napětí;ČT= Aktuální transformátor
*Přizpůsobení:další rozměry jsou k dispozici k přizpůsobení.
|
Pumělecký kodex SWFNA-CT |
Mean Path Délka mm |
Oděloha Dprůměr a/mm |
Inner Dprůměr b/mm |
Hosm c/mm |
Oděloha Dprůměr (kryt) A/mm |
Inner Dprůměr (kryt) B/mm |
Hosm (kryt) C/mm |
Cross Ssekce Ac/mm2 |
|
51-T001 ZS |
51.84 |
14.3 |
9.9 |
10.0 |
17.3 |
8.0 |
13.0 |
17.6 |
|
54-T002 ZS |
54.98 |
15.0 |
10.0 |
20.0 |
17.3 |
8.3 |
23.0 |
40.0 |
|
73-T003 ZS |
73.83 |
20.0 |
13.0 |
18.0 |
24.0 |
11.5 |
21.0 |
50.4. |
|
82-T004 ZS |
82.47 |
23.0 |
16.5 |
20.0 |
27.0 |
15.2 |
23.0 |
52.0 |
|
85-T005 ZS |
85.14 |
23.0 |
14.8 |
18.0 |
26.4 |
12.6 |
21.4 |
59.0 |
|
87-T006 ZS |
87.18 |
23.0 |
13.5 |
15.0 |
26.0 |
11.5 |
18.0 |
57.0 |
|
89-T007 ZS |
89.22 |
23.0 |
12.2 |
30.0 |
27.2 |
11.4 |
32.6 |
129.6 |
|
124-T008 ZS |
124.09 |
32.0 |
17.0 |
12.0 |
35.0 |
15.0 |
15.0 |
72.0 |
Definice: T=Toroidní tvar;ZS=nulová posloupnost;ČT= Aktuální transformátor
*Přizpůsobení:další rozměry jsou k dispozici k přizpůsobení.
Sunbow dodává širokou škálu magnetických jader vyrobených zamorfní stuhyananokrystalické pásky.
Nanokrystalická jádra:
Jádra pro proudové transformátory
Jádra pro únikové jističe
Jádra pro spínaný zdroj napájení
Nanokrystalická C-jádra
Nanokrystalická jádra s kruhovým řezem
Nanokrystalická tlumivka se společným režimem
Přesná jádra transformátoru proudu
Amorfní jádra:
Amorfní jádra statorů pro elektromotory
Jádra pro vysokovýkonné transformátory
Jádra pro středofrekvenční transformátory
PFC tlumivka jádra
Obdélníková řezaná jádra
FAQ
Otázka: Jste obchodní společnost nebo výrobce?
A: Jsme profesionální výrobce specializující se na návrh, vývoj a výrobu amorfních, nanokrystalických, křemíkových ocelových plechů a dalších magnetických materiálů a komponentů nového typu.
Otázka: Jaká je vaše výrobní kapacita?
A: Roční výrobní kapacita amorfní a nanokrystalické pásky je 600 tun;
Roční výrobní kapacita výkonového elektronického jádra je 35 milionů;
železné jádro typu C roční výrobní kapacita 240 tun;
Roční výrobní kapacita reaktorů je 50,000;
Roční výrobní kapacita přesných transformátorů je 40 milionů;
