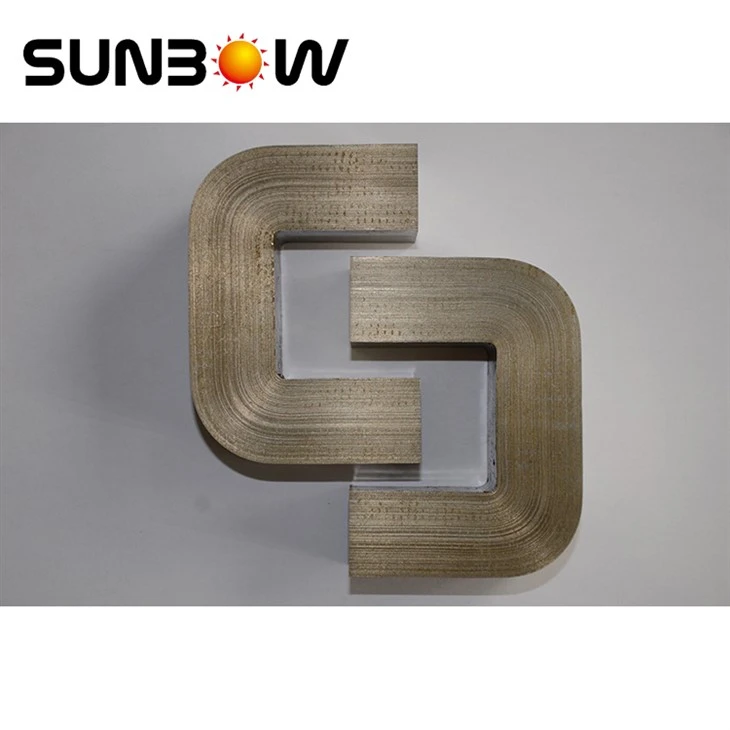

Jádra typu C

Nanokrystalické jádro C je vylepšený produkt amorfního jádra C, s vysokou hustotou saturačního toku, nízkou koercitivitou, nízkou ztrátou jádra, velmi nízkým šumem, vyšší frekvencí až 20 kHz, vhodné pro hlavní napájecí transformátor, audio transformátor, výstupní induktor, boost PFC tlumivku . Může nahradit feritová jádra, permalloy jádra, jádra z křemíkové oceli. Rozměry lze přizpůsobit.

Odeslat dotaz

Představení produktu

Kreativní technika řezání SUNBOW a unikátní technika nástřiku keramického povlaku zabraňuje zkratu víření, které vzniká spojením laminovaných vrstev v řezné ploše jádra a utěsňuje jádra před vzduchem a chrání před poškrábáním a teplem.

Skvělé vlastnosti a výrobní techniky kombinují pevnost a tvrdost s flexibilitou a houževnatostí, umožňují našim jádrům pomoci našim zákazníkům a partnerům po celém světě snížit jejich provozní náklady, posílit úsilí o úsporu energie a zvýšit efektivitu aplikací.

Nanokrystalická slitina na bázi železa SUNBOW-SWNA je řada kovů s dvoufázovou strukturou s jemnými krystalickými zrny (střední průměr 10 - 40 nm), které vznikly tepelným zpracováním a je uložena v amorfní zbytkové fázi. Tato strukturální vlastnost je předpokladem pro dosažení nejvyšší propustnosti (200,{5}}), nejnižší koercitivity (1,5A/m) a vynikající frekvenční odezvy propustnosti (200KHz).

Kombinace těchto vlastností spolu s hustotou saturačního toku 1,23T a vynikajícími tepelnými vlastnostmi (curieova teplota-570 stupňů) činí ze SWNA jako nejmodernější měkce magnetický materiál univerzální řešení pro problémy EMC, proudové transformátory a výkonový transformátor, v mnoha ohledech lepší než konvenční ferity, permalloy, křemíková ocel a amorfní.

Pro použití cenově výhodného hlavního prvku (železa) a velkosériovou výrobu založenou na technologii rychlého tuhnutí se nanokrystalická jádra již stala konkurenceschopným řešením v různých aplikacích, dále pro své vynikající měkce magnetické vlastnosti.

Aplikace

Výstupní filtrační tlumivky ve vysokofrekvenčních vysokovýkonových spínaných zdrojích, středně vysokofrekvenčních spínaných napájecích transformátorech, hlavních transformátorech nepřerušitelných napájecích zdrojů, ve výrobě větrné energie a fotovoltaickém průmyslu atd.
