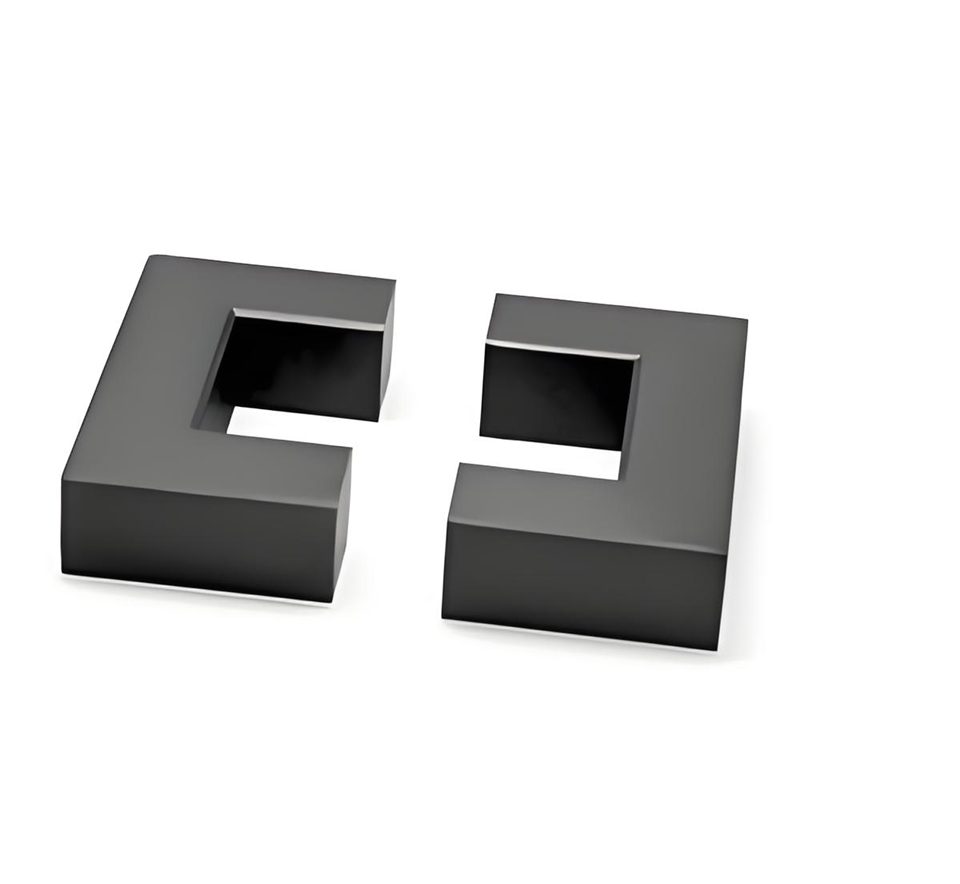

Feritové jádro UU
1. Vnitřní balení: Polystyrenová podložka s 3 prsy/podložka.
2. Vnější balení: Vlnitá krabice Z385*255*210 s 12 prsy/krabice.
Feritové jádro UU100/75/30
|
Rozměry (mm) |
Základní parametry |
||
|
A |
100.0±3.0 |
C1 |
0.386 mm-1 |
|
B |
75.5±1.0 |
Le |
354 mm |
|
C |
30.0±1.0 |
Ae |
917 mm2 |
|
D |
30.0±1.0 |
Ve |
324620 mm3 |
|
E |
37,5 min |
Mše |
≈1650 g/prs |
|
F |
45.0±0.75 |
||
ELEKTRICKÉ CHARAKTERISTIKY
|
Položky |
spec |
metody a podmínky měření |
Testovací nástroj |
|
Indukčnost |
AL=6500±25 % (nH/N2) |
1kHz/0.1V, 10Ts, 23±2 stupně |
LCR měřič Agilent HP4284A nebo ekvivalentní |
|
Ztráta napájení PC |
Pc Menší nebo rovno 6,5 W |
25 kHz/100 mT, 100 stupňů |
Iwatsu SY8216 B-H analyzátor nebo ekvivalent |

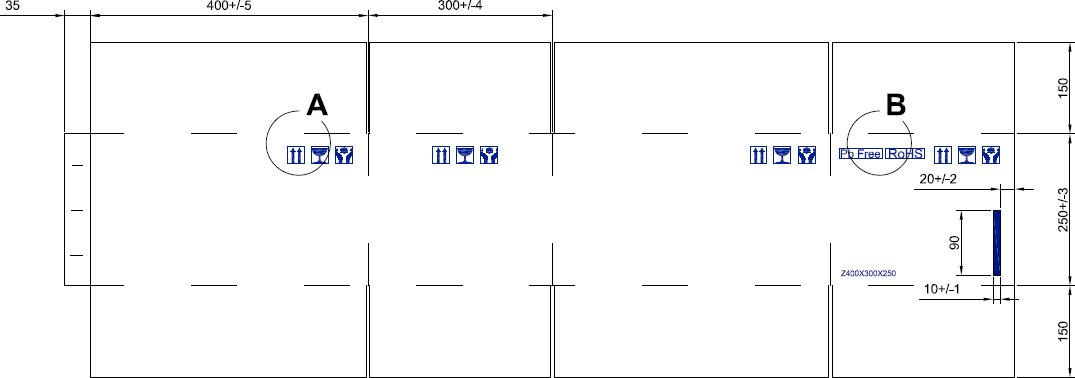

BALENÍ
- Vnitřní balení: Polystyrénová podložka s 3 prsy/podložka.
- Vnější balení: Vlnitá krabice Z385 * 255 * 210 s 12 prsy / krabice.
Power feritový materiál LP3
|
Charakteristika |
Symbol |
Jednotka |
Stav |
LP3 |
|

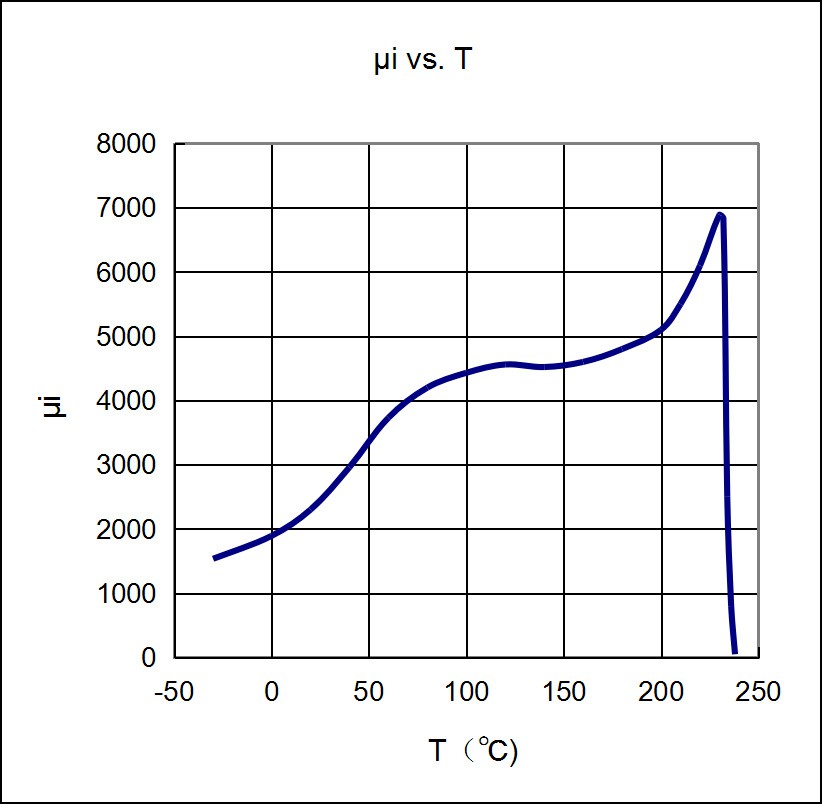

Počáteční propustnost |
μi |
2300±25% |
||
|
Relativní ztrátový faktor |
tanδ/μi |
×10-6 |
100 kHz |
＜4 |
|
*(1194A/m) Hustota saturačního toku* |
Bs |
mT |
25 stupňů |
500 |
|
100 stupňů |
390 |
|||
|
*Remanence* |
Br |
mT |
130 |
|
|
*Nátlak* |
Hc |
A/m |
13 |
|
|
*Ztráta energie* (f=100kHz,B=100mT) |
PCv |
kW/m3 |
25 stupňů |
|
|
80 stupňů |
90 |
|||
|
100 stupňů |
70 |
|||
|
*Ztráta energie* (f=100kHz,B=200mT) |
PCv |
kW/m3 |
25 stupňů |
650 |
|
60 stupňů |
||||
|
80 stupňů |
450 |
|||
|
100 stupňů |
410 |
|||
|
120 stupňů |
||||
|
Curieova teplota |
Tc |
stupeň |
Větší nebo rovno 215 |
|
|
*Odpor* |
ρ |
Ω·m |
5 |
|
|
*Hustota* |
d |
kg/m3×103 |
4.8 |
Poznámka: 1. Hodnoty byly získány s toroidním jádrem Φ25×Φ15×10 při pokojové teplotě, pokud není uvedeno jinak.
2. * Typická hodnota,*1Testovací podmínka (f=400kHz,B=50mT),*2Testovací podmínky (f=500kHz,B=50mT).
